Installare una guarnitura Campagnolo Ultra Torque

Bikelife, Guarniture, Meccanica • di

Tra i vari (forse troppi) sistemi di movimenti centrali, un ruolo importante lo ricopre il sistema Ultra Torque di Campagnolo. In questo articolo vedremo come installare una guarnitura di tale standard.

La guarnitura Ultra Torque Campagnolo

ut_1

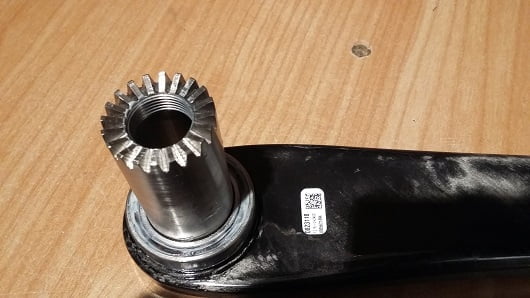

Nel sistema Ultra Torque la guarnitura e la pedivella sono dotate di due semialberi brocciati che vanno in battuta tra loro.

ut_2


aida

Il fissaggio viene realizzato tramite una speciale vite che lavora sulla testa del semiperno della pedivella, mantenendo insieme i due componenti. Una molla innestata sulla calotta destra evita poi un’accidentale fuoriuscita della guarnitura.

Installare una guarnitura Campagnolo Ultra Torque: tempistiche, difficoltà e attrezzatura

L’installazione completa di una guarnitura Campagnolo UT è una procedura di media difficoltà, che impegna per circa 10 minuti.

ut_3

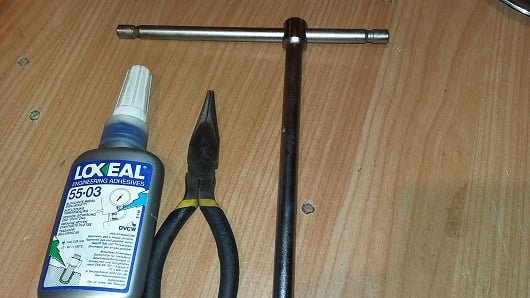

L’attrezzatura necessaria è la seguente:
• Chiave a brugola da 10mm: per agire sulla vite di fissaggio. E’ meglio usare delle chiave a brugola del tipo a T, tipiche da officina automotive;
• Frenafiletti medio (blu): da spandere sulla filettatura della vite;
• Pinze a becco lungo: per inserire la molla di ritenzione nella calotta destra;

Installare una guarnitura Campagnolo Ultra Torque passo-passo

Step 1: Cospargere la vite di frenafiletti

ut_4

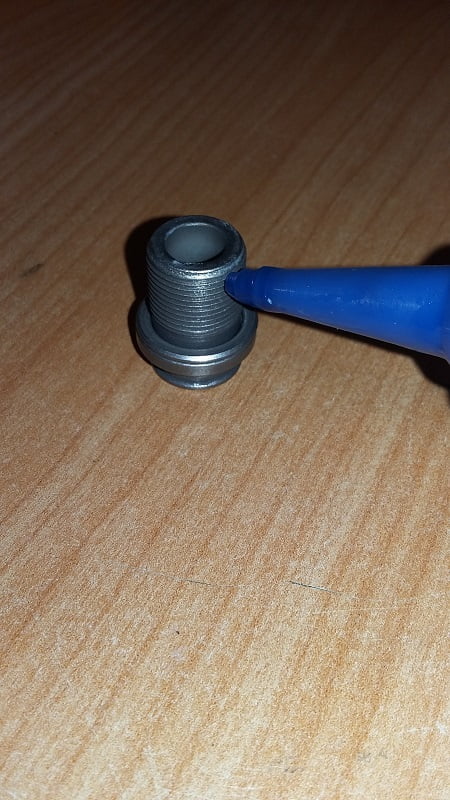

Spandete delle gocce di frenafiletti sul filetto della vite e poi sporcate l’intero filetto con la mano;

Step 2: Inserire la guarnitura

ut_5


Ti potrebbero interessare anche i nostri Corsi Bikeitalia di Meccanica Ciclistica: clicca qui!


ut_6

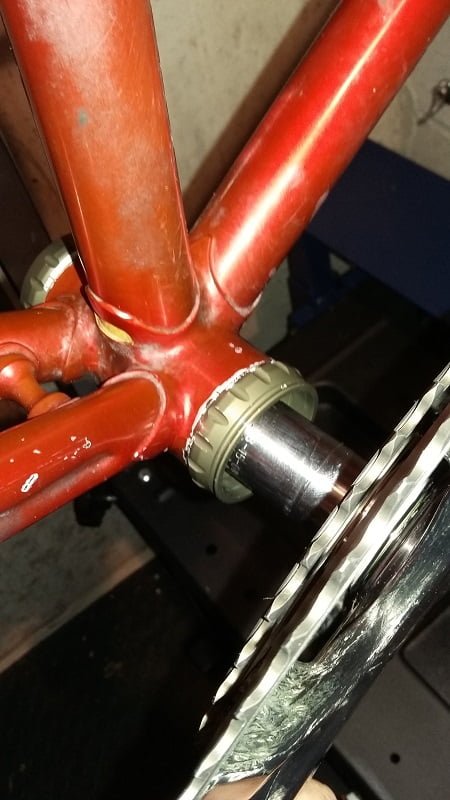

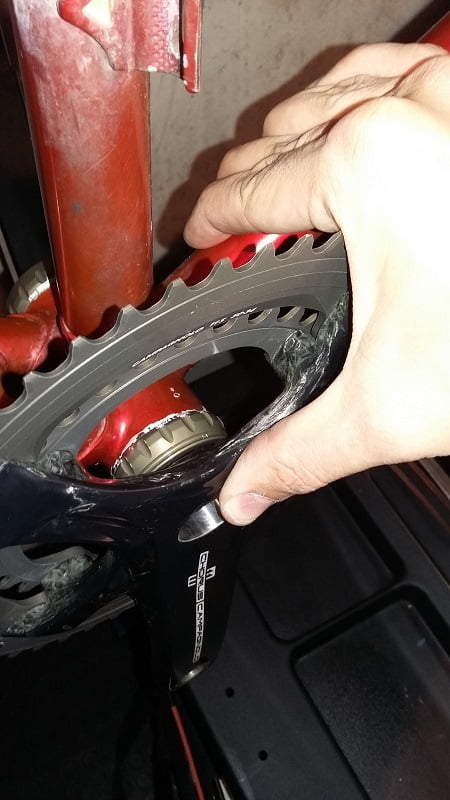

Inserite la guarnitura nel lato destro della bicicletta, controllando bene che il cuscinetto fissato sul semialbero della guarnitura entri in sede sulla calotta;

Step 3: Inserire la molla di ritenzione

ut_7

ut_8

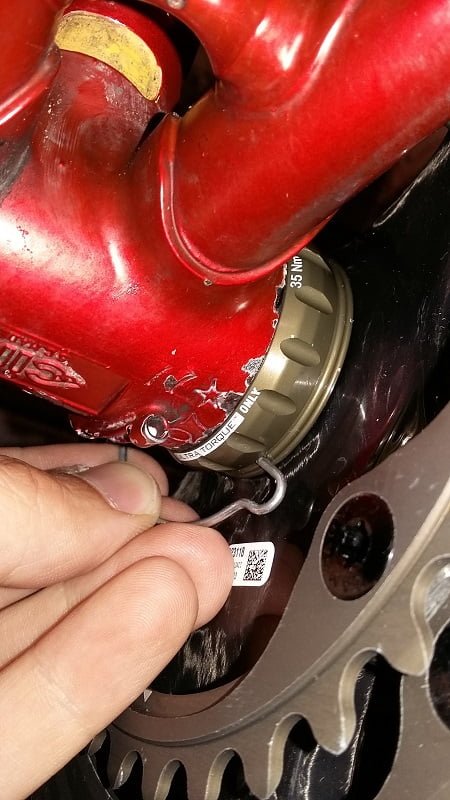

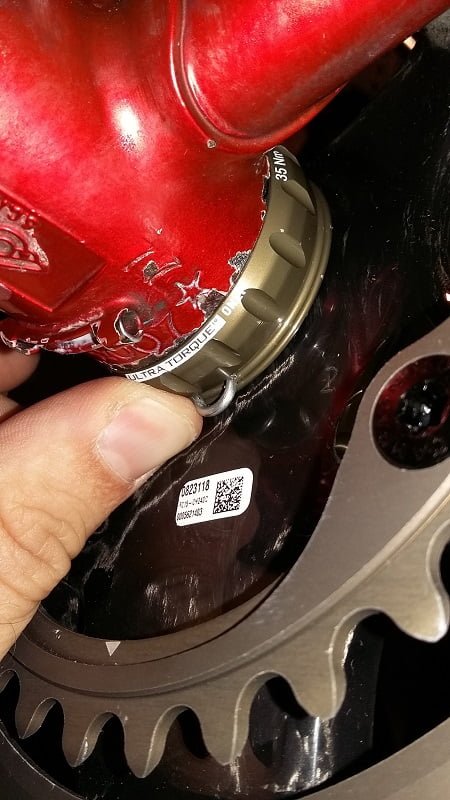

Inserite la molla di ritenzione all’interno dei fori presenti sulla calotta destra, facendo entrare prima un’estremità e poi spingendo la molla stessa con la pinza fino a far entrare la seconda estremità nell’altro foro.

ut_9

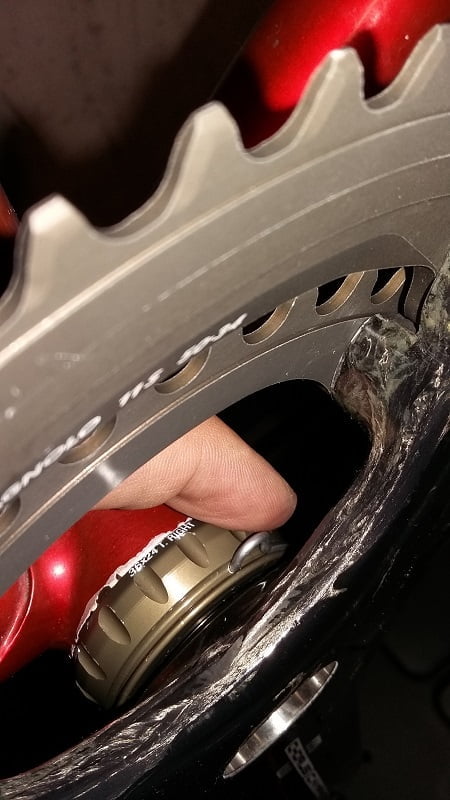

Controllate a mano che la guarnitura sia fissata e non possa uscire;

Step 4: Inserire la pedivella

ut_10

ut_10bis

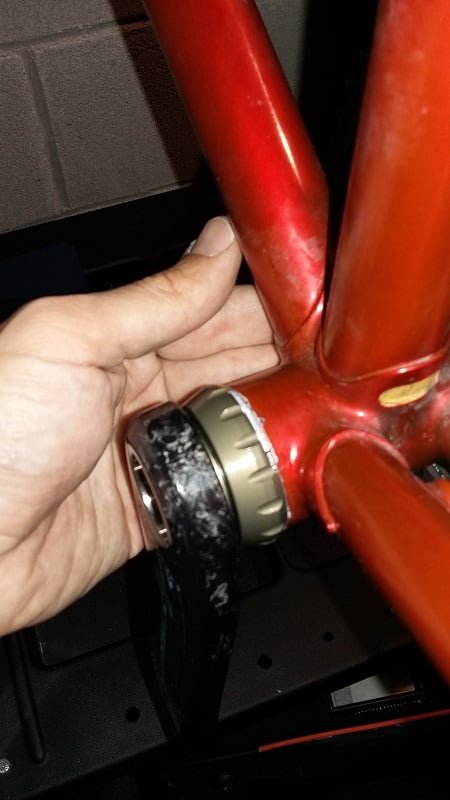

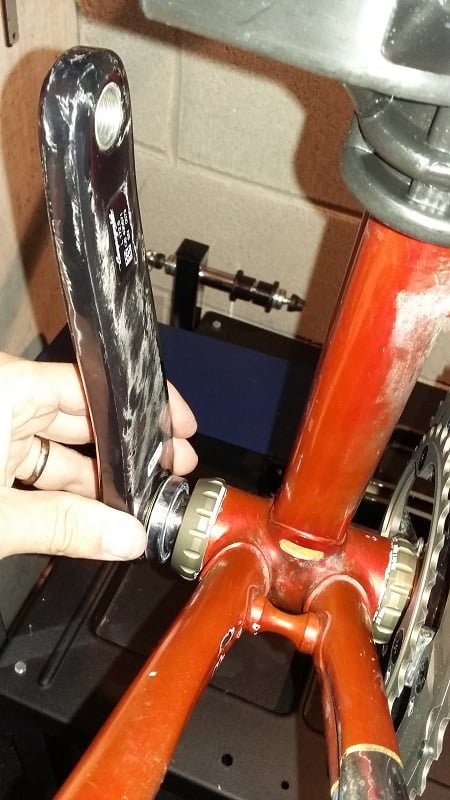

Inserite la pedivella, mandandola in battuta come fatto per la guarnitura.

ut_11

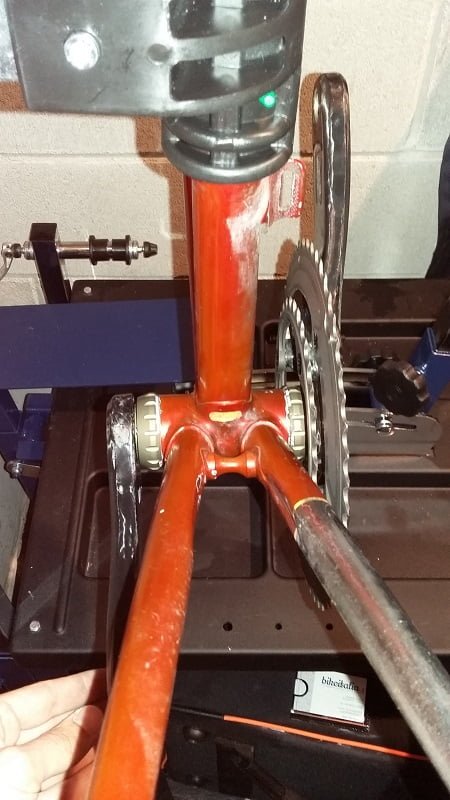

Controllate che i due bracci siano paralleli e opposti, in modo da aver combinato esattamente le brocciature;

Step 5: Serrare la vite

ut_12

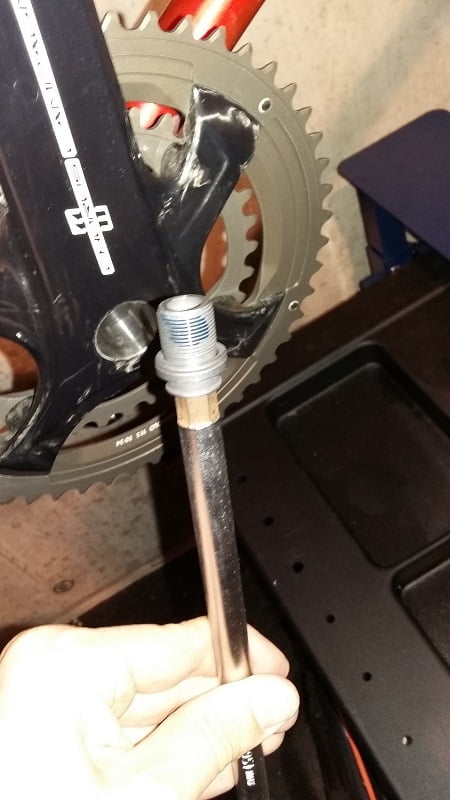

Inserite la vite all’interno della guarnitura con la chiave a brugola da 10mm.

ut_13

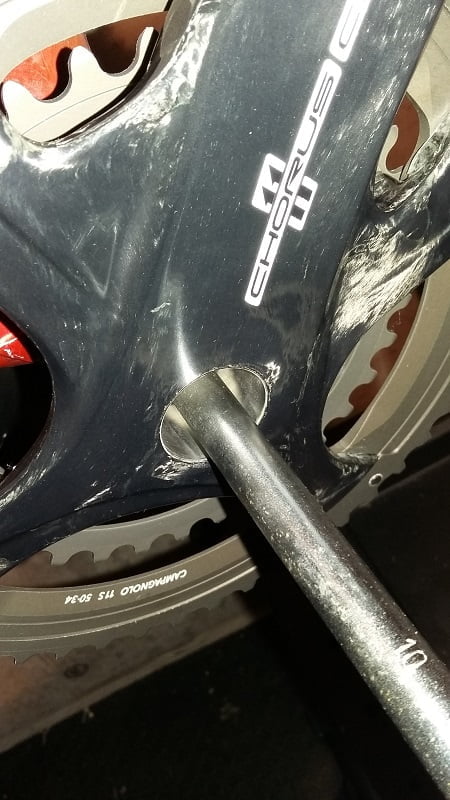

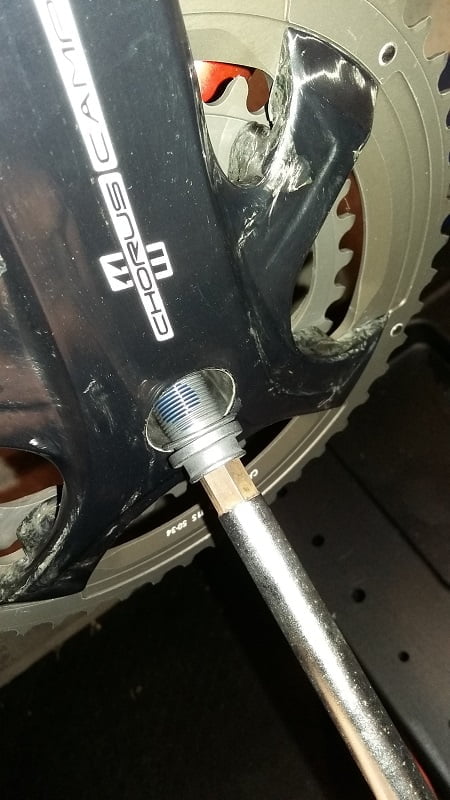

Serrate poi la vite (se volte potete usare una chiave dinamometrica a 35Nm).

ut_14

Vi ricordo che per tutti i gruppi Campagnolo fino al Record (incluso), la vite si avvita in senso orario mentre per il solo gruppo Super Record la vite è in titanio e si avvita in senso antiorario;

Concludendo

ut_15

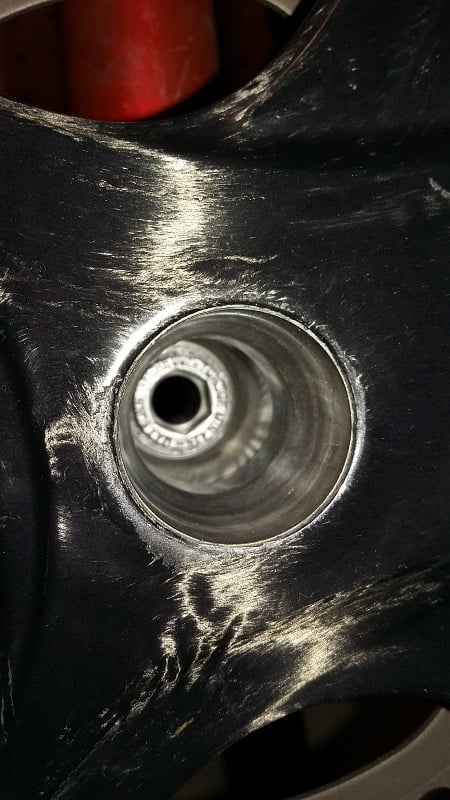

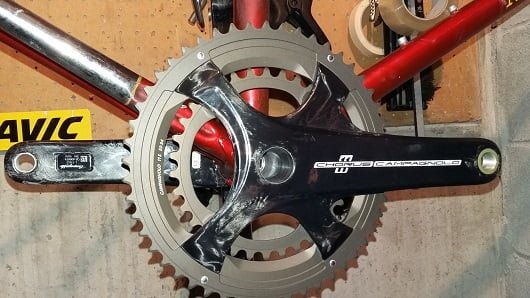

Abbiamo visto come installare correttamente una guarnitura Campagnolo Ultra Torque. Per un eventuale futuro smontaggio potete seguire questo nostro tutorial dedicato.

ut_16
