La revisione di una forcella Suntour

Bikelife, Meccanica, Sospensioni • di

Dopo aver visto la revisione delle forcelle Rockshox, Fox e Manitou, in questo articolo andremo a vedere la manutenzione della forcella della casa giapponese Suntour, nello specifico una XCR 30.

Anatomia di una forcella Suntour

Spesso le forcelle della casa SR Suntour si trovano su allestimenti di primo prezzo. Ciò comunque non toglie che abbiamo bisogno di una manutenzione periodica e continua. Le forcelle SunTour sono composte da:

Foderi esterni: tenuti tra loro da un archetto, compongono la parte esterna della forcella. Sono fissati agli steli grazie a delle viti inferiori di bloccaggio. Sulla parte superiore dei foderi alloggiano i raschiapolvere, inseriti a pressione;

Steli: solidali tra loro grazie alla testa della forcella e al tubo, consentono l’azione ammortizzante. In questo caso abbiamo a sinistra l’elemento elastico, la molla, e a destra l’idraulica;

Quando è bene mettere mano alla forcella?

Gli intervalli di manutenzione periodici raccomandano almeno una revisione base (smontaggio e pulizia) ogni 25 ore di uso e una sostituzione dei raschiapolvere ogni 50 ore.
In ogni caso, per evitare di ritrovarsi con la forcella irrimediabilmente compromessa come quella dell’articolo, è bene programmare la manutenzione ed eseguirla in modo costante.

Revisione di una forcella Suntour: difficoltà, tempistiche e attrezzatura

La revisione di una forcella Suntour è un’operazione di difficoltà media (è più semplice delle altre forcelle già trattate), che non impegna per più di 25 minuti.

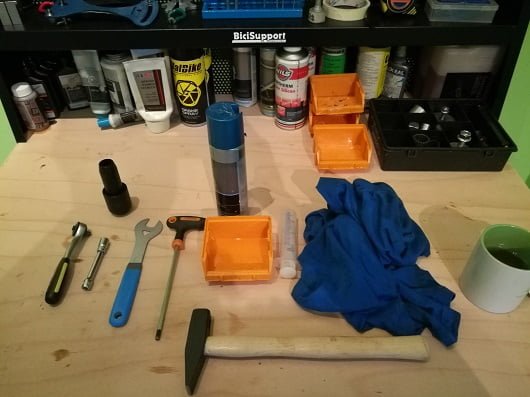

L’attrezzatura necessaria è la seguente:
• Chiave a cricchetto piccola: per rimuovere il dado dello stelo sinistro;
• Prolunga con bussola da 10mm: per rimuovere il dado dello stelo sinistro;
• Chiave a brugola da 5mm: per rimuovere la vite dello stelo destro;
• Martello: per battere i raschiapolvere;
• Inserito per raschiapolvere da 30mm;
• Olio Suntour: per la lubrificazione;
• Vaschette e siringa: per la lubrificazione;
• Raschiapolvere di ricambio Suntour FAA070-10
• Olio di lubrificazione Suntour;
• Chiave a cono da 17mm: per estrarre i parapolvere;
• Sgrassatore e straccio: per la pulizia;

La revisione di una forcella SunTour passo-passo

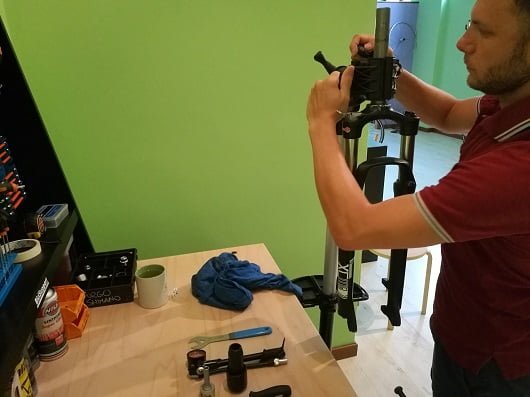

Step 1: Montare la forcella sul cavalletto

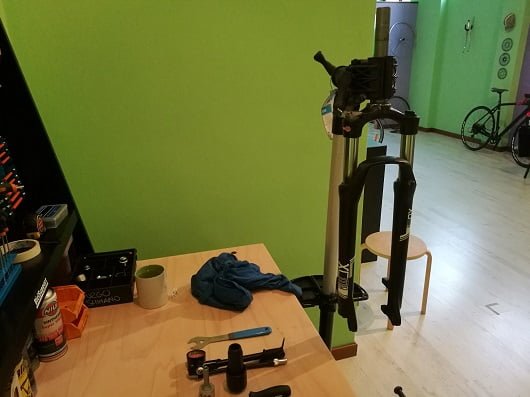

Fissate la forcella sul cavalletto. In questo caso la forcella è a molla ma se fosse ad aria vi ricordo che è FONDAMENTALE TOGLIERE L’ARIA prima di effettuare qualsiasi operazione;

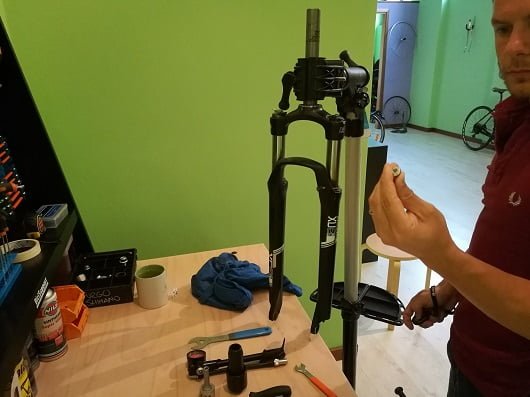

Step 2: Svitare le viti inferiori

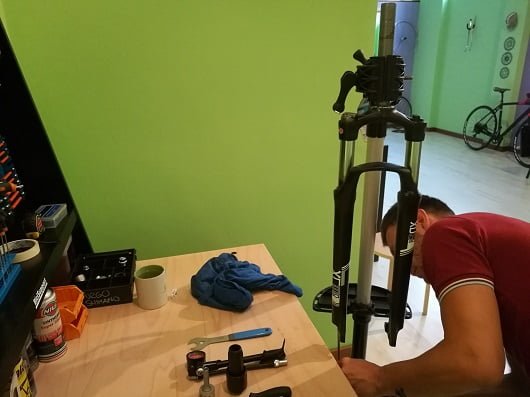

Con la chiave a brugola da 5mm e la chiave a cricchetto da 10mm svitate, senza estrarre completamente, le viti che fissano gli steli sui foderi;

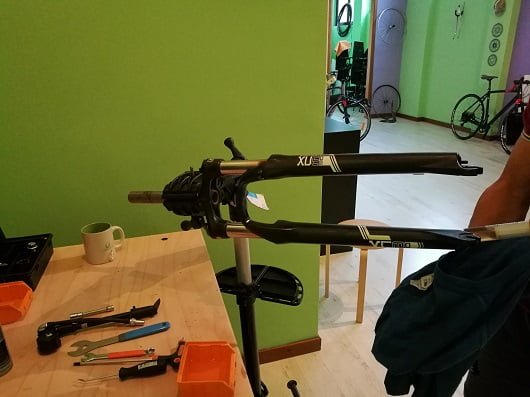

Step 3: Ribattere gli steli

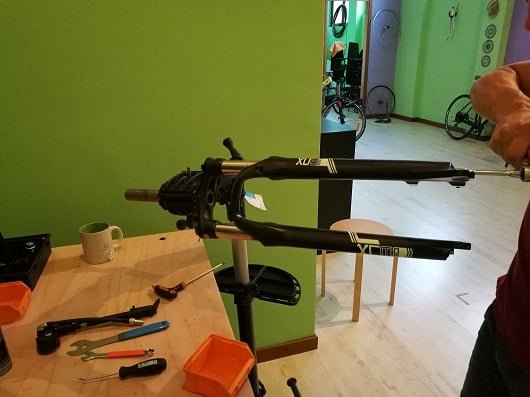

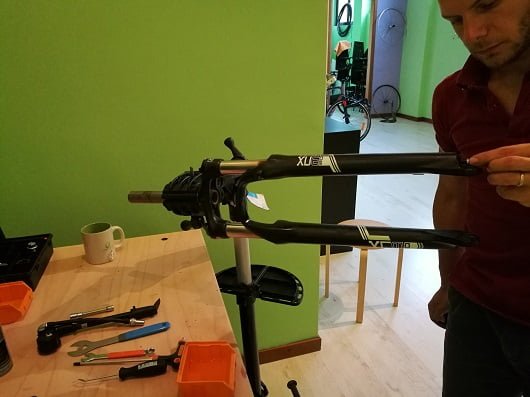

Portate la forcella in orizzontale. Battere con il martello la vite e il dado per sganciare gli steli dai foderi;

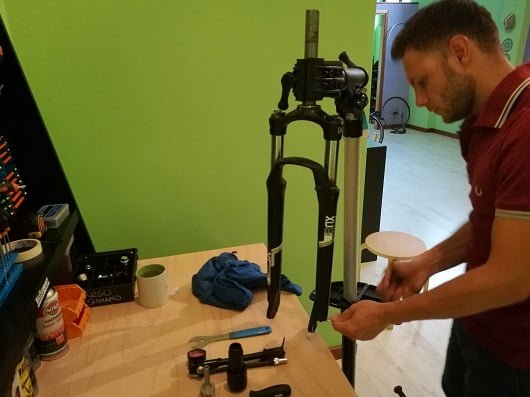

Step 4: Estrarre i foderi

Riportare la forcella in verticale (attenzione all’olio che sgocciolerà, premuratevi di proteggere il pavimento).

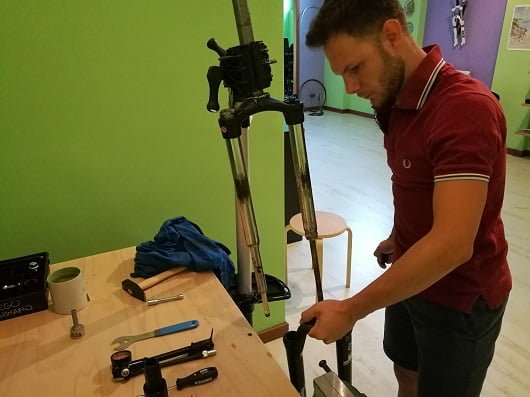

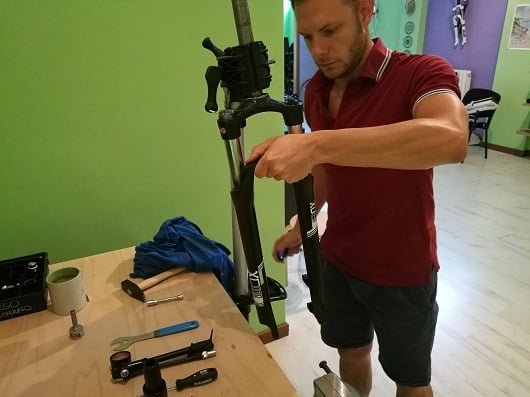

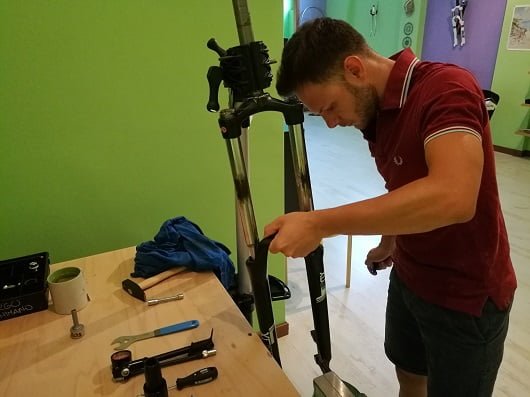

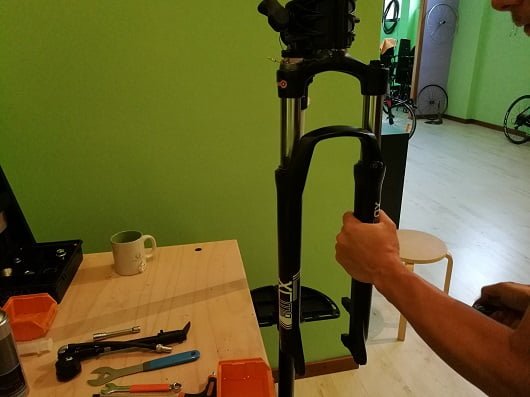

Estraete i foderi spingendoli verso il basso;

Step 5: Pulizia e controllo

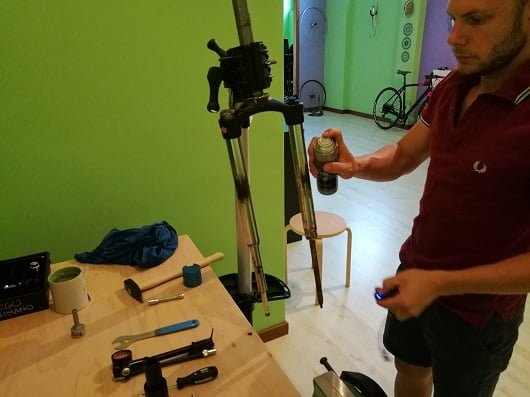

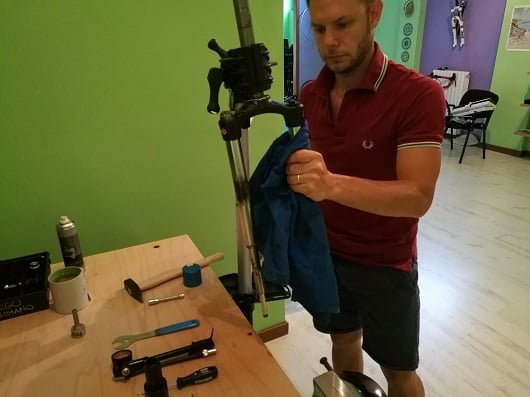

Spruzzate un abbondante dose di sgrassatore sullo stelo e rimuovete tutto lo sporco dallo stelo.

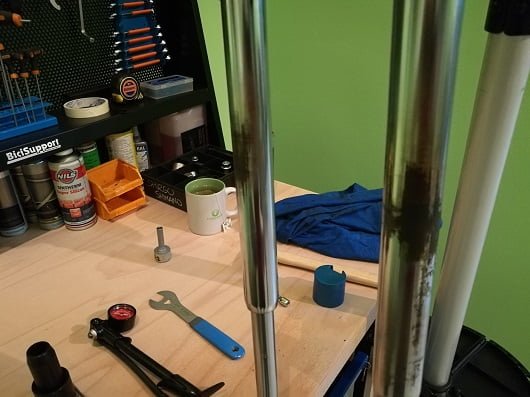

Dopodiché controllate lo stato di usura degli steli, per capire se la forcella non sia compromessa in modo irrimediabile;

Step 6: Sostituire i raschiapolvere

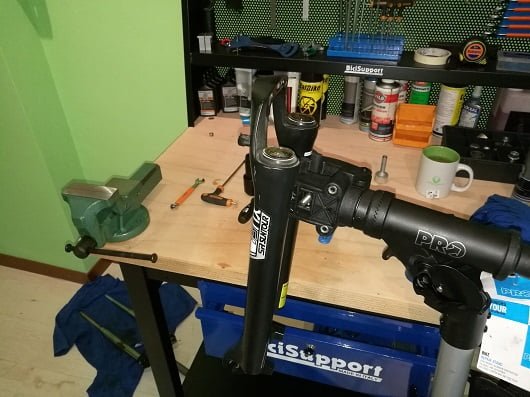

Fissare i foderi sul cavalletto.

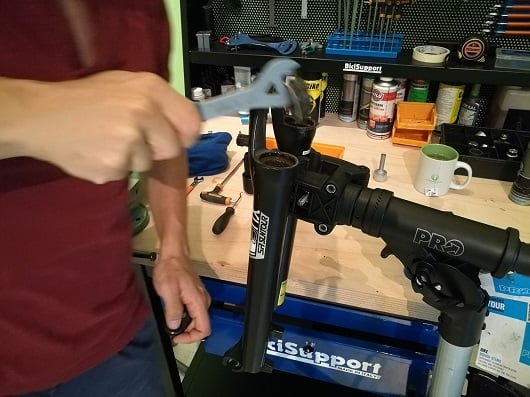

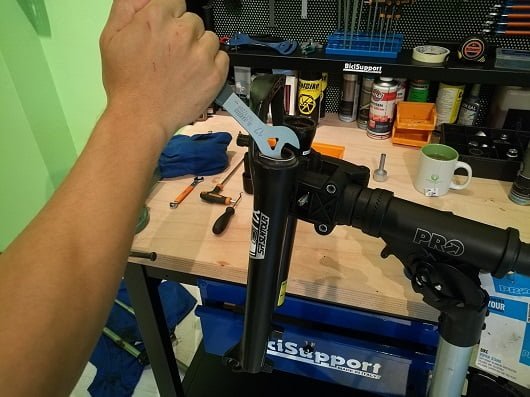

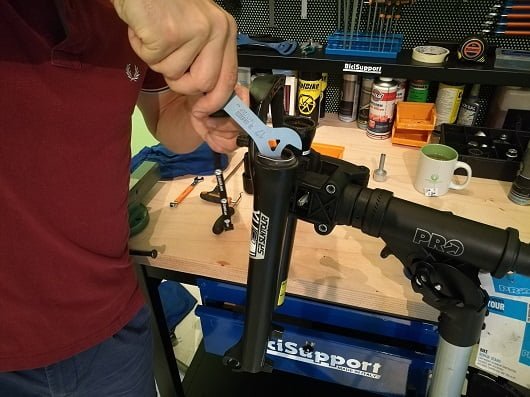

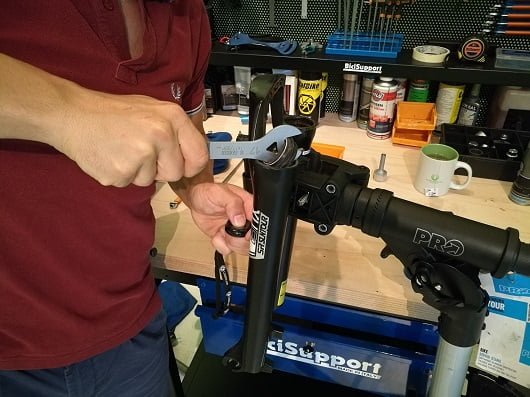

Con la chiave a coni da 17mm fate leva per rimuovere un raschiapolvere, facendo attenzione a non graffiare la parte interna dei foderi o a rovinare la parte esterna.

Ripetete con l’altro raschiapolvere.

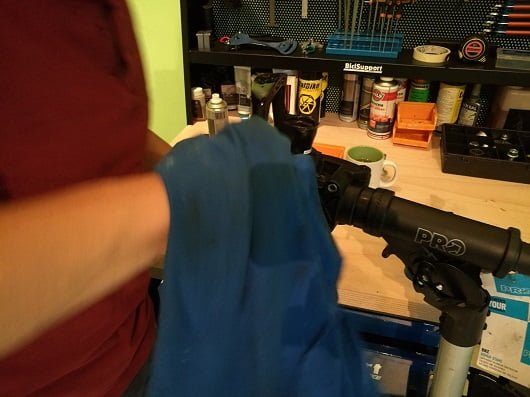

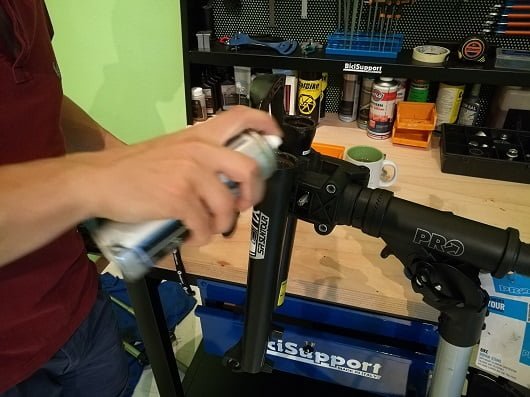

Spruzzate un velo di sgrassatore sulla sede dei raschiapolvere e rimuovete tutto lo sporco con lo straccio.

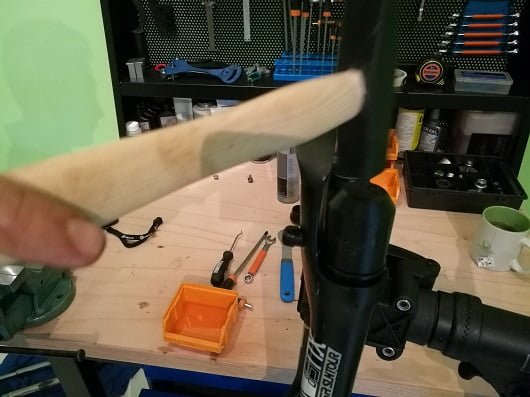

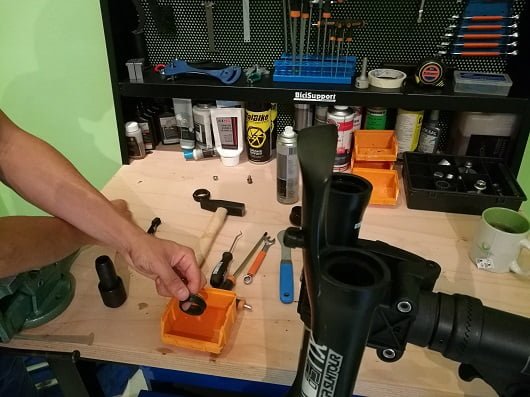

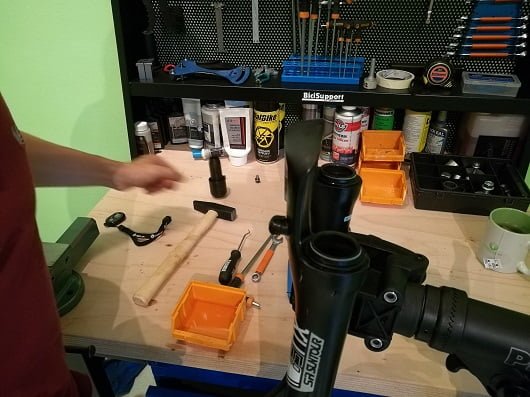

Prendete i nuovi raschiapolvere e cospargete la parte interna con l’olio di lubrificazione. Poggiate il raschiapolvere sulla sde, calzate l’inseritore e poi picchiate con il martello per inserire a pressione il raschiapolvere.

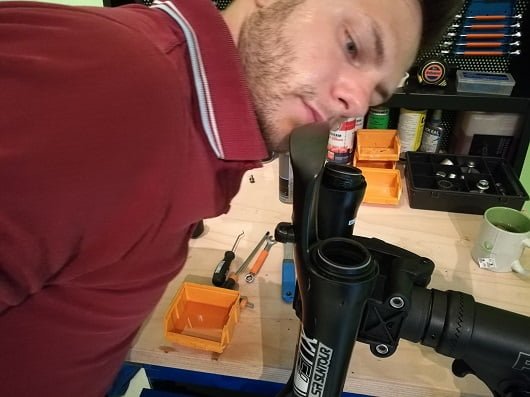

Controllate di averne rispettato la planarità: se vi sono dei punti più alti, picchiate nuovamente.

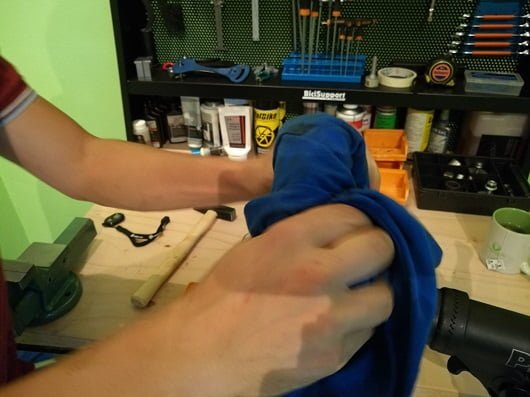

Rimuovete con lo straccio eventuale olio fuoriuscito;

Step 7: Rimontaggio finale

Fissate nuovamente gli steli sul cavalletto.

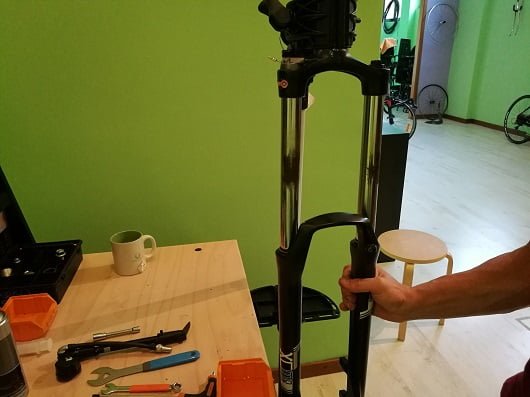

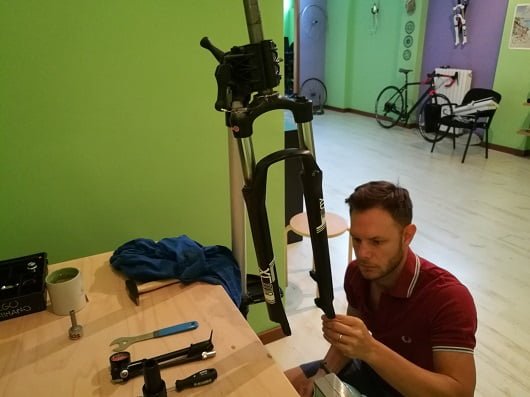

Rimontate i foderi facendo attenzione a non rovinare i labbri dei raschiapolvere.

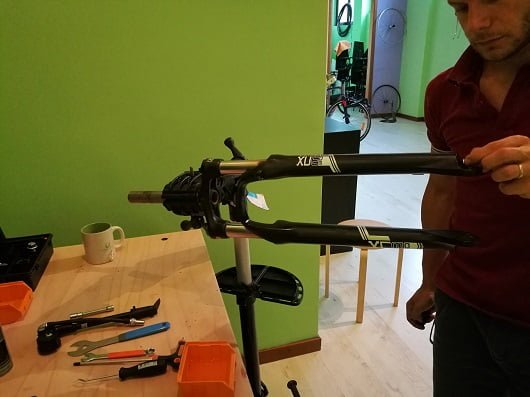

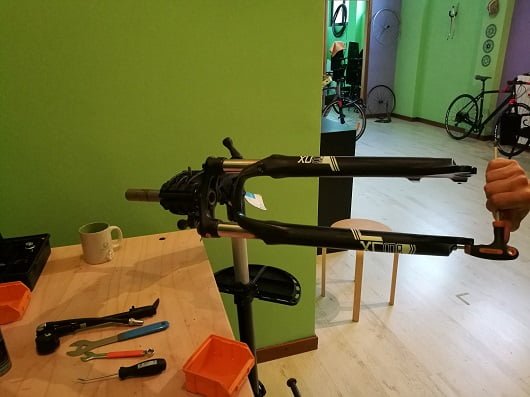

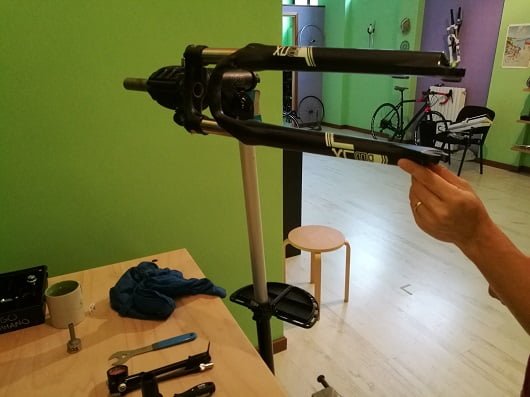

Portate la forcella in orizzontale. Dosate 5cc di olio di lubrificazione in ciascun fodero.

Avvitate il dado e la vite che tengono in posizione gli steli sui foderi.

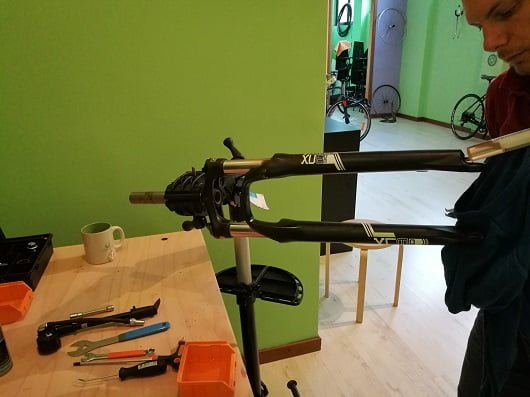

Rimuovete l’olio fuoriuscito con lo straccio. La revisione è completata.

Concludendo

Abbiamo visto come effettuare una revisione di una forcella Suntour, una procedura complessa ma che lavorando con attenzione, cura e competenza possiamo completare in modo professionale.
